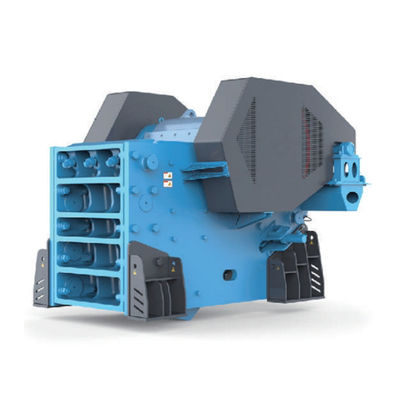

Compacto triturador de mandíbula de la serie JC Muchos modelos están disponibles Estructura resistente

La trituradora de mandíbulas serie JC ha adoptado tecnología de trituración profesional y logros en investigación; Son las nuevas trituradoras las que se desarrollan con éxito utilizando el método de análisis de elementos finitos basado en años de experiencia en el diseño y fabricación de trituradoras de mandíbulas.
En comparación con la trituradora de mandíbulas tradicional, la trituradora de mandíbulas de la serie JC presta más atención a los detalles. Adopte material de alta resistencia, un proceso de fabricación de primera clase y la trituradora de mandíbulas de la serie JC proporciona las ventajas de una estructura de resistencia excelente, equipos confiables, mayor índice de trituración, mayor capacidad y menor costo.

Características y beneficios

1.Estructura robusta

Dos tipos de marcos: soldados y empaquetados. Por lo general, el modelo de tamaño pequeño y mediano adopta el modelo soldado, el grande adopta el empaquetado.
El marco soldado adopta un borde redondo de transición ancho, lo que reduce significativamente la concentración de tensión y garantiza que el marco tenga la misma resistencia. Posee las características de buena resistencia al impacto y baja tasa de fallas, etc.
El marco empaquetado utiliza modularización avanzada, diseño de estructura de marco sin soldadura, alta resistencia y confiabilidad. El diseño de ensamblaje del conjunto completo es conveniente para el transporte y la instalación, especialmente adecuado para la instalación de pozos de minas subterráneas, minas de gran altitud, así como otros estrechos. y lugar de transporte difícil.

2.El diseño optimizado de la cavidad permite una excelente capacidad de alimentación de material.

La cavidad está diseñada en tvpe en "V" simétrica, lo que proporciona un buen ángulo pronunciado de la placa de palanca y una carrera larga, lo que permite un gran tamaño de material de alimentación, un alto rendimiento y una mejor gradación, además reduce el desgaste de la placa de la mandíbula en comparación con el PE tradicional. Trituradoras de mandíbulas serie.

3. Larga vida útil del conjunto de mandíbula móvil de alta resistencia.

El conjunto de mandíbula móvil de alta resistencia adopta un eje excéntrico de alta resistencia, rodamientos de carga pesada de alta calidad y una placa de mandíbula móvil optimizada por software de elementos finitos que garantiza la resistencia al impacto y la alta estabilidad del conjunto de mandíbula móvil, el sello de laberinto y el sistema de lubricación centralizada garantizan la lubricación del rodamiento. no contaminado y la lubricación se vuelve más conveniente. Por lo tanto, el conjunto puede tener un tiempo de trabajo y estabilidad prolongados.

4. Diseño de escudo para la mandíbula móvil.

Se instala un escudo pesado encima de la mandíbula móvil para evitar el impacto del material. Puede proteger eficazmente la mandíbula móvil y su cojinete interno contra daños.

5.Soporte de rodamiento general

La carcasa general del rodamiento de acero fundido es totalmente compatible con el marco, lo que evita que la carcasa del rodamiento combinada tenga una carga radical innecesaria sobre el rodamiento durante el proceso de fijación, lo que hace que el rodamiento funcione más suavemente.

6. Ajuste conveniente de la configuración de descarga

La serie JC Jaw Cusher adopta un ajuste mecánico o hidráulico para el rango de descarga, en comparación con el ajuste de cuña, las operaciones de ajuste de doble cuña son más simples, seguras, rápidas y ahorran más tiempo de inactividad.

7.Instalación de motor integrado

La instalación integrada del asiento del motor y el marco no solo puede ahorrar espacio de instalación, sino que también puede prolongar la vida útil de la correa en V, debido a la
El movimiento sincrónico del marco, el asiento del motor y el motor, el asiento del motor ajustable puede ajustar la tensión de la correa en V.

8. Diseño de absorción de vibraciones.

Trituradora fijada por un dispositivo de absorción de vibraciones de caucho, que puede absorber eficazmente los picos de vibración, mientras permite que la trituradora se mueva vertical y longitudinalmente, reduciendo así el impacto en la base.

Técnico Datos

Las capacidades de trituradora enumeradas se basan en muestreo instantáneo de rocas de dureza media. Los datos anteriores son como referencia, comuníquese con nuestros ingenieros para seleccionar equipos para proyectos específicos. La producción de la trituradora que se muestra en las figuras anteriores se basa en la trituración de rocas medianamente frágiles con una gravedad específica promedio de 2,7 t/m³, cuando los materiales de alimentación ingresan a la cámara de trituración suavemente sin puentes ni bloqueos. El valor pequeño se toma cuando los materiales de alimentación no son más pequeños que el puerto de descarga. El valor grande se toma cuando los materiales finos se incluyen en los materiales de alimentación. La salida puede variar según el método de alimentación y la naturaleza del material, como la composición del tamaño del grano. Contenido de agua y lodo, densidad aparente y friabilidad.
